Can-Bus interface helljus Strands

Ej i lager

Meddela mig när denna produkt finns i lager
Jmf-pris:
  • Kan anslutas till Canbus för att läsa och omvandla strålstyrning
  • Ger 12V signalutgång för strålkastare
  • Kräver Nitor för att uppdatera med de senaste bilmodellerna
  • Nitor ger teknisk support, programvaruuppdateringar och installationsanvisningar för över 500 bilmodeller
  • Möjliggör uppdatering av befintliga boxar istället för att köpa nya

Produktbeskrivning

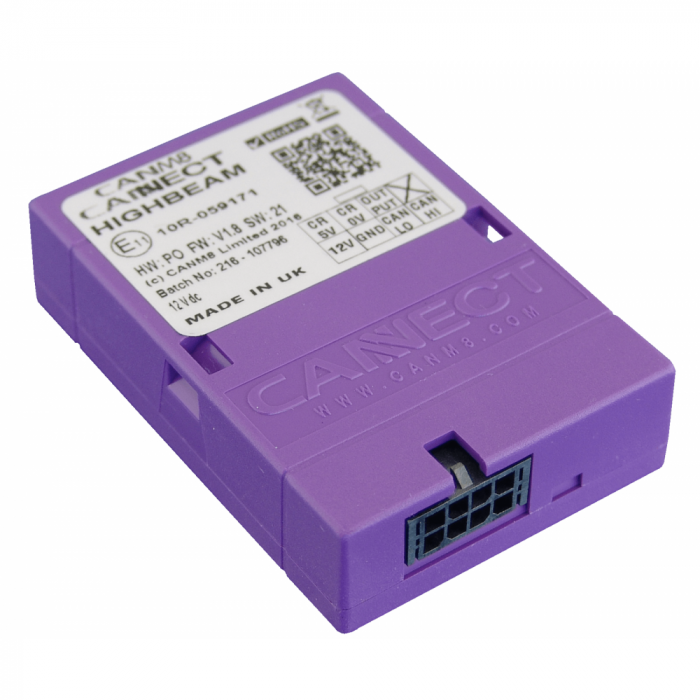

Cannect CanM8 - mirakelboxen för att lyssna av CANBUS!

Canbus M8 är lösningen för dig som vill styra extrabelysning (LED-bars eller extraljus) med ordinarie helljusreglage. Canbus M8 behövs i regel endast för de allra senaste bilarna där det skickas en strömpuls för att indikera att hjulljuset ska startas istället för en konstant ström. Fungerar oavsett vilken typ av belysning bilen har – halogen, xenon eller LED.

Hur fungerar Canbus Interface?

En Canbus Interface-box räcker per bil, oavsett hur många extraljus eller LED-bars du ska installera- CANBUS interface identifierar helljussignalen genom att lyssna på bilens canbus-system och skickar sedan ut en analog 12 volts plus-signal (I den lila kabeln). Denna signal kan du sedan koppla ihop med valfri kabelsats för extraljus. På så sätt aktiveras helljuset när du aktiverar reglaget vid ratten.

Hur installerar jag CanM8-modulen?

Installation bör ske enligt schema för just din bilmodell, under bilagor så hittar du installationsscheman. Den lilla boxen kopplas nämligen in på olika ställen i olika bilmodeller. I regel kopplas modulen in någonstans i kupén, det kan vara vid rattstången, handskfacket, diagnosuttaget (OBD), bakom stereon eller liknande. Installationen kan vara klurig för en oerfaren inom området, för den fingerfärdiga går det att göra installationen hemma. Men glöm inte att ta hjälp om det överstiger din tekniska kunnighet.

Koppling av de olika kablarna

Röd: Koppla till +12 Volt konstant-ström

Svart: Anslut till lämplig JORD i chassit.

Vit: CAN HI

Röd: CAN LO

Lila: Ger +12 volt när helljuset är på, kopplas till signalkabel från extraljuskablage.

Funktionskontroll

Det är viktigt att installera CANBUS interface enligt installationsanvisningarna, det finns en diod bredvid kontakten som indikerar dess status. Nedan kan du se förklaringar till diodens beteende och färg.

 Blinkande rött ljus: Kontakt med fordonets CANBUS och undersöker fordonstatus.
Fast rött ljus: Kontakt med CANBUS men fordonet är fortfarande identifierat. (Dubbelkolla installationsmanualen och se till så att du inte kopplat High till Low eller tvärtom)
Fast grönt ljus: Kontakt med CANBUS och fordonet är identifierat.
Blinkande grönt ljus: Fordonets hastighet indentiferad.
